バットディテクター製作キット  半田付けが出来る方向けのキットです。
 アブラコウモリならば15m〜20m先までディテクトできるかも!。


品名 バットディテクター製作キット (セラミックイヤホン専用です)
型名 BD-5BK

  web価格(先払い)   ¥9,300(税抜)   ¥(税込)  送料別途


半田付けが苦手の方には代行組み立て済みも用意できます。
型名 BD-5B (セラミックイヤホン専用です)
  web価格(先払い)   ¥15,200(税抜)   ¥(税込)  送料別途


  特長
    本格的なヘテロダイン式バットディテクターの製作キット。
    ミキサーに回路はDBM・ICを使用。
    DBM・ICはパッケージが小さいので実装済みです。

    エレクトレットコンデンサーマイク使用で20kHz〜80kHz以上までディテクト可能。
    標準セットで校正済みのダイアル目盛シールを同梱、無調整でも使用可能。
    製作マニュアル・完成写真・部品表はコストダウンのためメールでお届けします。

  仕様
    方式            ヘテロダイン(DC)式
    周波数範囲(ダイアル) 20 - 110(115)kHz

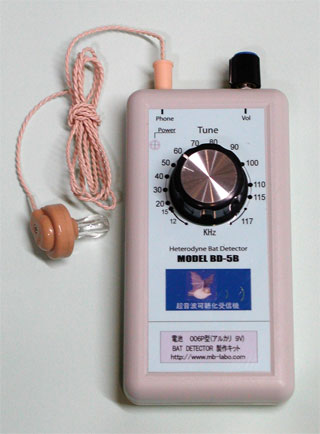

      (右の写真はBD-5Aのダイアル目盛の参考写真)
    ダイアル         標準セットで校正済みの目盛シール
       (VR他の部品のバラツキのため正確な周波数が必要な場合は個別に校正が必要です。)
    バンド幅         ± 4 kHz (-6 dB )
    受信感度(m)      およそ20m(40KHz変調波形) *1
    受信感度の目安    15〜20m(max) *2
    イヤホン          セラミックイヤホン(クリスタルイヤホン)
    最大出力         ** V
    電源            UM3型アルカリ電池×3ヶ(4.5V)
    電池持続時間      約***時間 (アルカリ電池)
    定格電流          (約15mA)
    重量(含電池)      *** g
    サイズ 1 突起除く    134×76×27 mm
    サイズ 2          155×76×44mm(ツマミを含む)
    外部出力         イヤホンジャック(モノラルミニ)


注)*1:BDチェッカーの出力(0.5Vp-p)での測定値  超音波スピーカーはNiCEeRa T-4016。
注)*2:フィールドで直進して来るアブラコウモリでの参考距離。
     観察場所やコウモリによる個体差があります、保証値ではありません。

  外観,仕様は予告なく変更される場合があります。
