ＢＤチェッカーの製作
BDチェッカーとはバットディテクターのテスト用にコウモリの代わりに超音波を発生するツールです。

バットディテクターの試作１号機のテストが出来るようになりましたが梅雨に入ってしまい、雨が続いてはテストが出来ないので、ＢＤチェッカー（バットディテクター・チェッカー）を作リました。
ＢＤチェッカーがあれば、お天気に関係なく、しかも夜を待たず昼間でもバットディテクターのテストができ重宝をしています。
色々な方式のバットディテクターを試作する過程で複数のＢＤチェッカーを製作して調整や特性テストに使用しています。

共振型のスピーカーを使用すると４０KHｚでアブラコウモリ他の周波数帯がテストできます。
高価な素子を使用しなくても裏技を使うと２０KHｚ以下から１００KHｚ位まで可変するタイプも出来ます。

１．ＢＤチェッカー　タイプ１　”ピューピュー音型”
２．ＢＤチェッカー　タイプ２　”周波数可変サイン波出力型”
３．ＢＤチェッカー　タイプ３　”マルチ周波出力型”
４．ＢＤチェッカー　タイプ４　”コウモリ音再生型”　　（計画中）

以下、各方式を紹介します。

ＢＤチェッカー　タイプ１

４０KHｚの超音波を発生します（ピエゾスピーカー使用のため周波数は４０固定されています）。
出力は周波数変調されているので”ピューピュー”と聞こえ、他の信号によるビート信号と区別出来ます。

　　　　　　　　　　　

バットデテクターを４０ＫＨｚにチューニングした時の音
●ＢＤチェッカー　タイプ１の音　（４０KHｚ）

バットデテクターを４３ＫＨｚにチューニングした時の音
●ＢＤチェッカー　タイプ１の音　（４３KHｚ）

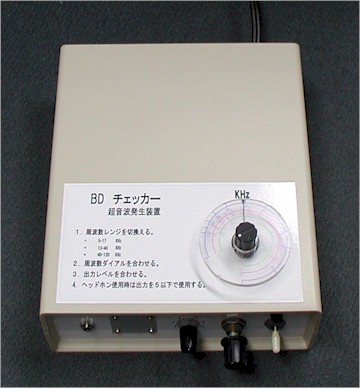

ＢＤチェッカー　タイプ２

周波数レンジの切換えと周波数ダイアルの操作で５ＫＨｚ〜１２０KHｚのサイン波出力の超音波を発生します。

バットデテクターの感度と周波数特性が簡単にチェックできます。

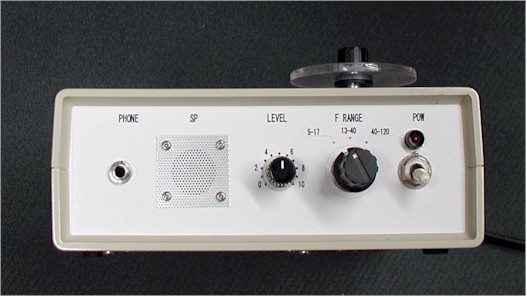

小型の超音波発生SPを内臓、　モニター用ヘッドホンジャック、　出力レベル調整ツマミ

周波数レンジ
●５−１７KHｚ
●１３−４０KHｚ
●４０−１２０KHｚ




使用例

（１）ヘテロダイン式バットディテクターの感度試験の例
BDチェッカーの準備
周波数を周波数レンジの切換えと周波数ダイアルの操作で周波数を４０KHｚにする。
出力レベル調整ツマミを４にする（＊１）。

バットディテクターの操作
周波数ダイアルの４０KHｚ近辺でBDチェッカーの信号がデテクト出来る場所を探す。
バットディテクターのダイアル表示が正確である時は４０ＫＨｚの下側と、高い方の２ヶ所でディテクト出来ます。
距離を少しづつ遠く離して受信できる限界の距離を調べる。


（２）ヘテロダイン式の周波数特性試験の例
（２０ＫＨｚ〜１００ＫＨｚまで試験する場合）

BDチェッカーの準備
周波数を周波数レンジの切換えと周波数ダイアルの操作で周波数を２０KHｚにする。
出力レベル調整ツマミを４にする（＊１）。

バットデテクターの操作
周波数ダイアルの２０KHｚ近辺でBDチェッカーの信号がデテクト出来る場所を探す。
バットデテクターのダイアル表示が正確である時は２０ＫＨｚの下側と、高い方の２ヶ所でデテクト出来ます。
ダイアルの目盛を構成する時はデテクトした２ヶ所の中間で、ビート周波数が限りなく低い周波数になった点が正しい周波数の目盛です。
距離を少しづつ遠く離して受信できる限界の距離を調べる。

BDチェッカーの周波数を３０KHｚにしてバットディテクターの周波数ダイアルの３０KHｚ近辺で受信できる限界の距離を調べる。
同様にして１００ＫＨｚまで調べる。


＊１：試験する場所の広さに応じて出力レベルを調整します。

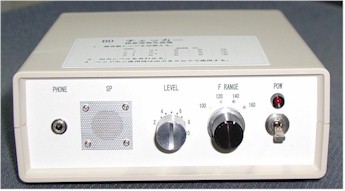

ＢＤチェッカー　タイプ３

　　　　　　　　　　

４周波以上の複数の超音波を小型の超音波スピーカーから発生します。
どの周波数レンジを選んでもバットディテクターのチェックに必要な、低い周波数から高い周波数までを発生するのでバットディテクターの点検が容易に出来ます。
（使用レンジによっては、一部可聴周波数を含みます。）
レンジ切換えで周波数の組み合わせを変えることが出来ます(表１）、各周波数の出力レベルは以下の理由で同じ大きさではありません。
基本波の他に各基本波の高調波を利用している、超音波スピーカーの周波数特性と、共振特性に依存する。
出力は変調されており他の超音波発生源との誤認を避けることが出来ます。
BDチェッカーやバットディテクター内での混変調が発生するため、表１以外の周波数もデぃテクトされる場合があります。
　　　

　　　　　　　　　　　　　　　　　　　--　表１　--

その他（黄色表示以外）は基本周波数の奇数次高調波で、基本周波数よりも出力レベルは低い。
