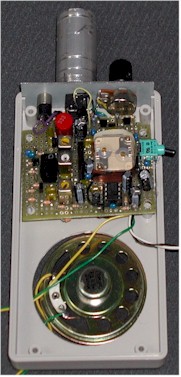

（１）やっと見つけた 広帯域エレクトレットマイクロホン

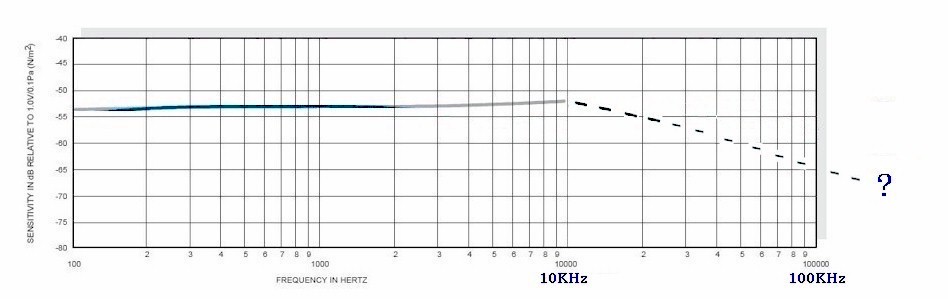

随分と探し回り下図のような特性のマイクを見つけました。
１０KHｚ以上をBDチェッカー・タイプ２を音源として調べ１２０KHｚ以上までBDとして充分な感度があることが確認できました。
（２）プリアンプ
アンプはローノイズTR１段のアンプとし超音波マイクの直下に配置しました。
AMラジオ用ICの中間周波アンプが高ゲインなのでプリアンプは簡単にしました。
（３）主要部分はAMラジオ用ICにお任せ
ローカルオシレター（１st）、プリアンプ部、周波数変換部、AGC部などはIC内になります。
AMラジオ用ICのオシレター回路をそのまま使用しますが発振周波数が違うのでコイルを巻きなおす必要があるかも知れません。
AMラジオ用のコイルをそのまま使った場合発振する場合としない場合があります。
また,発振しても周波数を可変した時のレベル変動が大きかったり、途中で発振停止をする場合があるので慎重にチェックをします。
１ｓｔ中間周波数はAMラジオと同じ４５５KHｚ又は４５0KHｚとなります。
（４）２ndオシレターと２nd中間周波数
この部分はAMラジオ用のICには入っていないのでトランジスターを追加して作ります。
２ndオシレターにはAMラジオ用のIFTが使用できます。
サイン波形で電源電圧変動に対して安定なようにします。
１ｓｔ中間周波数と２ndオシレター出力を混合（２ndミキサー）してAMラジオ用ICの検波回路に送ります。
これ以降はAMラジオと同じ動作となります(*注１）。
２ndオシレターがあるのでダブルスーパーのようですが２ndミキサー以降はLFとなるため、２nd中間周波数は存在しません。
注１）
実はこれは理想的な回路構成であってほとんどのICはIFアンプと検波回路はIC内部で接続されています。そのためIF出力に２ndミキサーの出力を接続することが出来ません。
仕方なく１stミキサーとIFアンプ入力の間に２ndミキサーを挿入するしかありません。
IFアンプではIF信号と２ndオシレター出力が混合された状態で増幅されることになります。
理想的な回路構成のICも在るにはあるのですが以下のような理由（＊注２）で現在は妥協的な回路構成で試しました。
web上でも良く名前の出ているＭｉｎｉ−３もこの回路構成のようです。
理想的な回路構成のバットディテクターの実現はもう少し先になりそうです。
注２）
ほとんどのICの動作電圧が９Vとか１２V以上必要である。
ほとんどのICは生産完了品となっておりパーツ屋さんでは市販されていない。
しかし現在市販されているラジオも中を開けてみるとほとんどが生産完了となっているICが使用されているので大量に購入すれば調達できるルートがあるのかしら？。
海外のディスコンICの販売ルートには在庫が出ているが５００ケ単位とか１リール単位でないと購入できない。
（５）回路製作よりも、調整の方が大変
調整には約２０KHｚ〜１２０KHｚ（又は１５KHｚ〜１６０KHｚ）の超音波が音源が必要なので、BDチェッカー タイプ２を作りました。
他にオシロスコープ、周波数カウンタ等が必要です。
超音波が音源の周波数を変えながら必要なレンジでディテクト出来るよう各発振コイルとIFTの調整や、バリコンにコンデンサーを追加します。
次に １ｓｔ中間周波数と２ndオシレターの混合比を最適化します。
