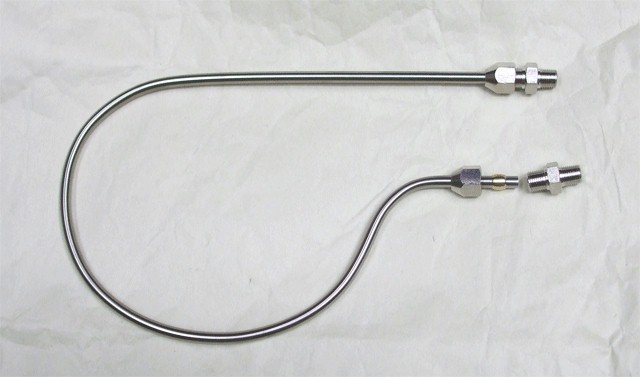

Volアンテナ

PITCHアンテナ

基板の実装例

　　角丸ケース・着色ニス（マホガニー）仕上の例

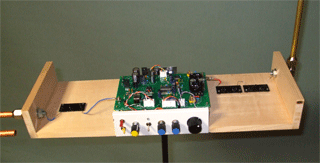

　　　　　　　　　角型ケースの内部例　
　外観やレイアウトが変更になる場合もあります。

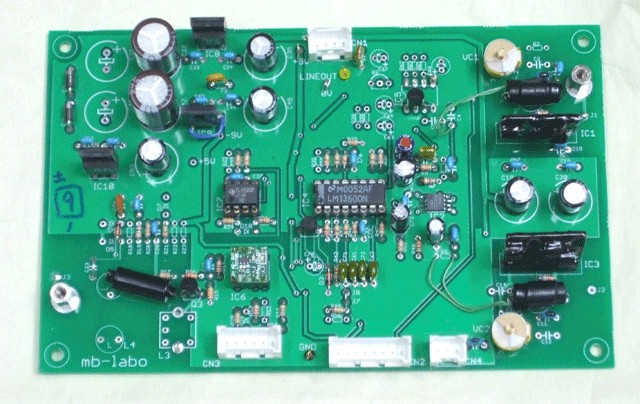

　　　　　　　　　MBT-1A基板の実装例　

受注製作のケヤキのケース

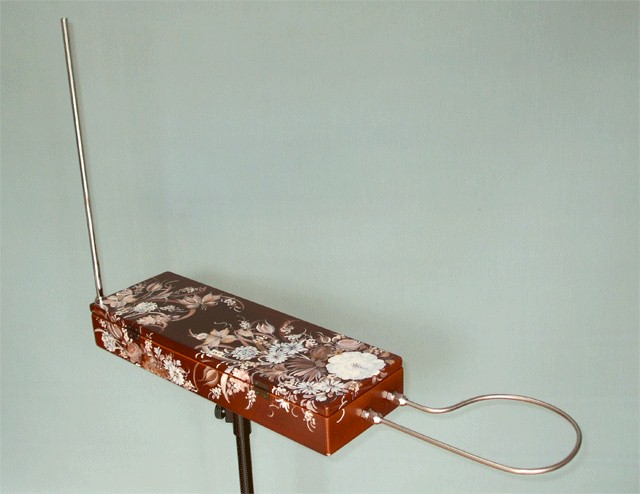

受注製作の花柄デコ・テルミン
色はアサヒペン ジェルカラーニスから選べます　

テルミン(Theremin)　の完成品と製作キットの販売、プリント基板のみの頒布もできます。
１-アンテナ・テルミンの価格を改定しました。　　

NEW ！　新発売
テルミン・エンジン（１-アンテナ・テルミン）
　MBT-3シリーズの完成品とキット、プリント基板とコイルのみの頒布も可能です。　
　テルミン製作オタク向けに”テルミン・詳細調整マニュアル”で他では得られないノウハウを公開しました。

完成品
　　テルミン・デザインセット　　　縫い包みは付属していません

　　　　　オリジナル・アンテナの作り方
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

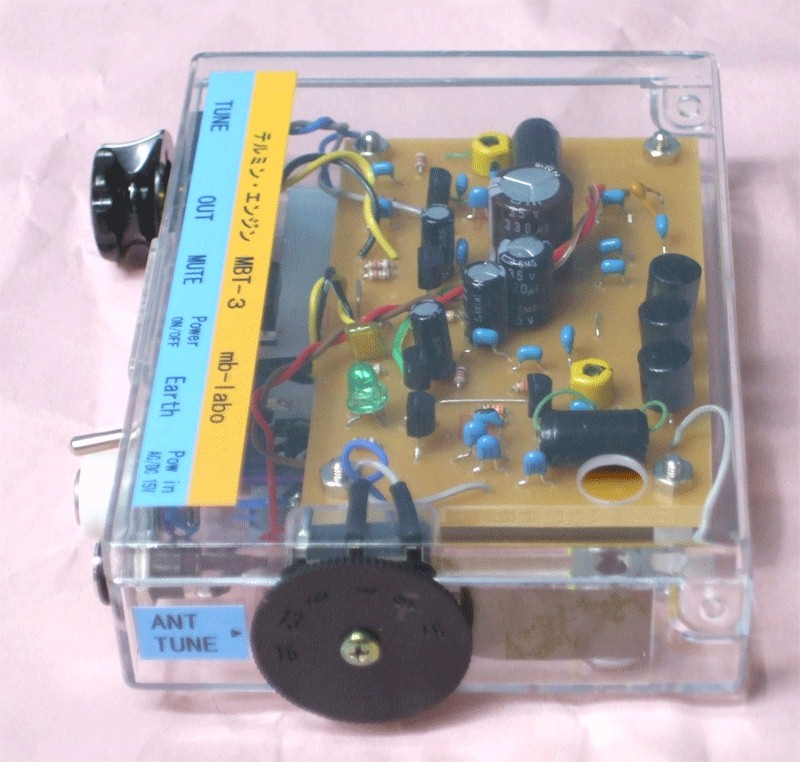

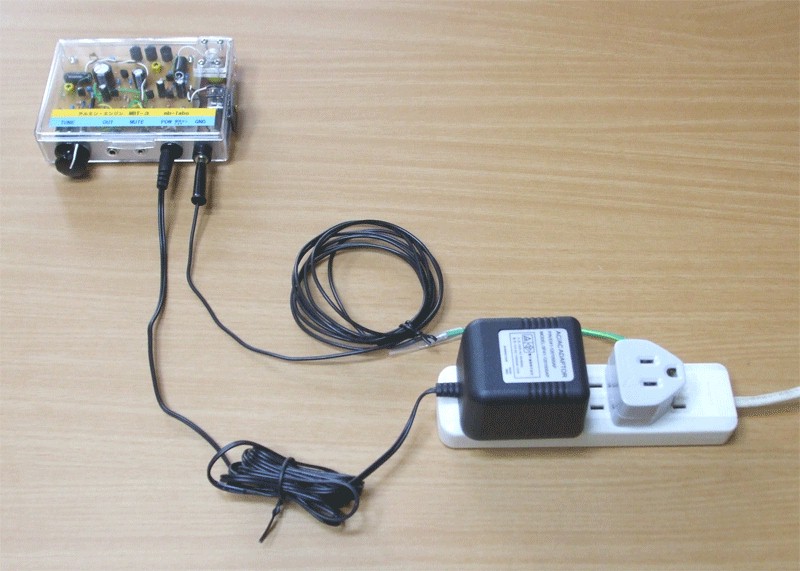

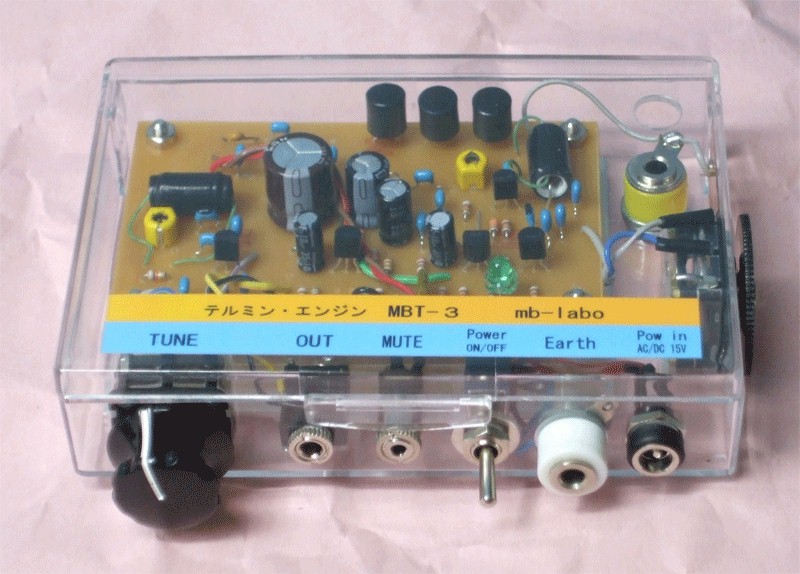

　　　　　　テルミン・エンジン（正面）　（側面）　　　　　ボール・アンテナ　　　アースアダプターの接続例　　　　　　　　　オプション（DIN5pin to POWin変換コード）
　　　　　　（製品版はシルク印刷両面基板になっています。）
　　
　　　　縫い包みアンテナの組み立て例　（セットに縫い包みは付属していません）
　　　　　　　アンテナに縫い包み様のものを被せたり、組み込んでオリジナルアンテナに仕上げます。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

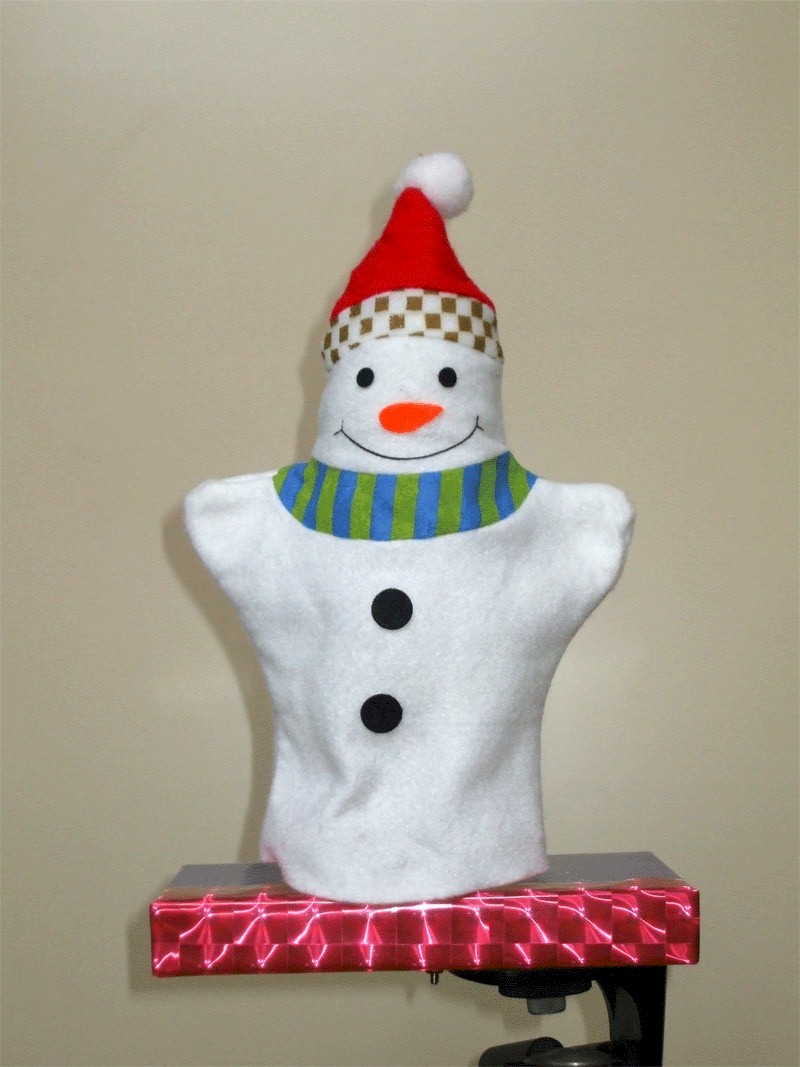

　　　　ボール・アンテナ　　　ケロ（かえる）　　　　　　　プー（くま）　　　　　　　　　エルモ　　　　　　　　　　オスカー　　　　　　　　雪ん子　

　　価格　　MBT-3B　　　￥２８，０００（税抜価格）　￥２９，４００（税込価格）　=>　￥２５，０００（税抜価格）　￥２６，２５０（税込価格）　
　　内訳　　ポりカーボネートケース入りテルミン・エンジン（完成品）
　　　　　　　ボール・アンテナ、電源アダプター、アースアダプター

訳ありテルミン特価販売！！　　￥２３，０００（税込価格）　=>￥２０，０００（税込価格）　終了しました。
　　　テルミン・デザインセットの評価バージョンの特価販売をします。　
　　　プリント基板が片面基板ですが回路は上記と同じです、MUTE−JACKは付いていません、（縫い包みは付属していません。
　　　ACアダプター、ボールアンテナ、アースアダプター付属。
　　　台数に限りがございます、お早めにお問い合わせ下さい。

　　Book型テルミン　　　　（準備中）
　　　価格　　MBT-3BK　　　￥**，０００（税抜価格）　￥**，０００（税込価格）　
　　　内訳　　木製Book型ケーステルミン（完成品）
　　　　　　　　　Φ１２mmカーボンファイバーアンテナ、電源アダプター、アースアダプター、取扱い説明書。　

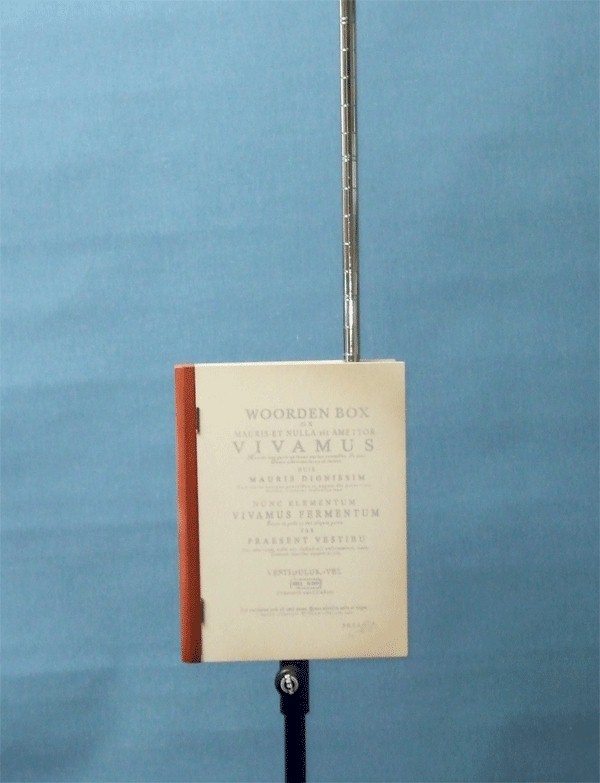

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　Book型テルミン

　　箱型１−ANT・テルミン　　　　（準備中）
　　　価格　　MBT-3BK　　　￥**，０００（税抜価格）　￥**，０００（税込価格）　
　　　内訳　　木製箱型ケース・テルミン（完成品）
　　　　　　　　　Φ１２mmカーボンファイバーアンテナ、電源アダプター、アースアダプター、取扱い説明書。　

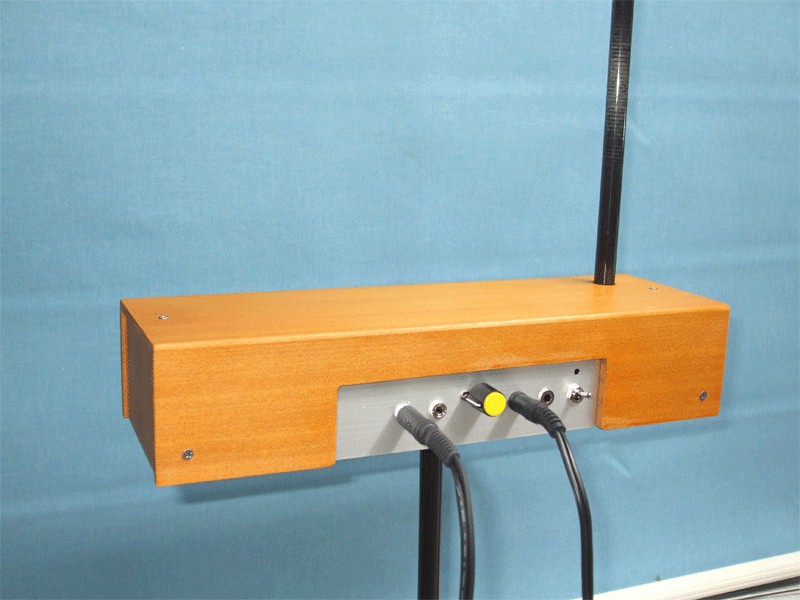

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　箱型テルミン


キット

　　　　ボール・アンテナに縫いぐるみなどを着せる事でオリジナルデザインのテルミンになります。
　　　　このままでもアンプ内蔵スピーカーに接続して演奏可能です（*1）。
　　　　　取扱い説明書（キット用・暫定版）

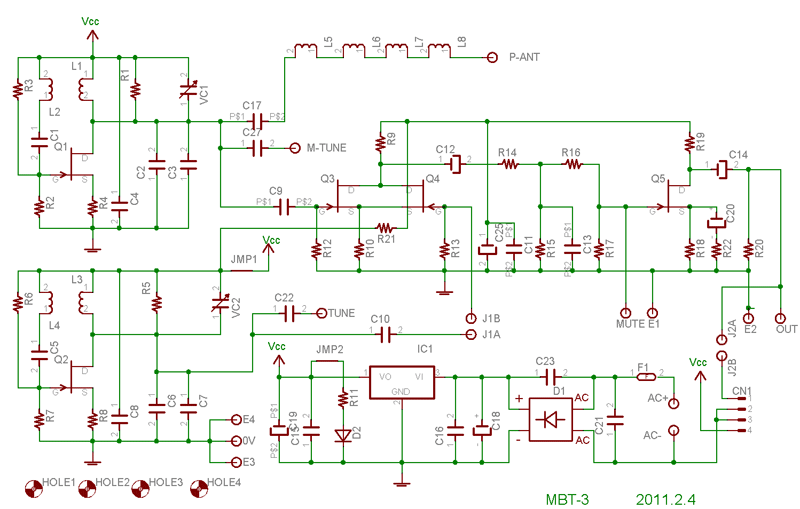

　　　　　　　回路図（参考図）　　　　　　　　　　　　　　　　　　　　
　　　　　　　プリント基板　　　　　　　　　　　　　　　　　　　　　回路図　　　　　　　　　　生基板　実装見本
　　　　　　　部品表（参考データ）

　　テルミン・製作キット（Full set)　　加工済みポリカ・ケース付、プリント基板の半田付けと組み立てが必要です。
　　　価格　　MBT-3　Kit/　B　or　P　　　￥２０，０００（税抜価格）　￥２１，００（税込価格）　
　　　内訳　　プリント基板、部品一式、ポりカーボネートケースとサブシャーシー（穴あけ済み）、電源アダプター、アースアダプター
　　　　　　　　ボール・アンテナ、製作マニュアル)　

　　　　　　　　　別売品：アンテナ、製作マニュアル　


　　テルミン・プリント基板キット（Bord set)　　プリント基板と、プリント基板用の部品のセット、他の部品は御自分で用意する必要があります。
　　　価格　　MBT-3　bord Kit 　　　￥６，５００（税抜価格）　　￥６，８２５（税込価格）　
　　　内訳　　プリント基板、プリント基板用部品一式、、電源アダプター、アースアダプター
　　　　　　　　　注：アンテナやケースに取り付けるコネクター、スイッチなどは入っておりません。

　　　　　　　　　別売品：アンテナ、製作マニュアル　


　　テルミン・プリント基板（P)　　プリント基板とコイルのセット・製作マニュアル付。
　　　価格　　MBT-3　bord Kit /　B　or　P　　　￥４，５００（税込価格）　
　　　内訳　　プリント基板、コイル一式、製作マニュアル

　　テルミンのタネ　　プリント基板とコイルのセット（製作マニュアルなし）。
　　　価格　　MBT-3　bord/coil　　　￥2,,1００（税込価格）　
　　　内訳　　プリント基板、コイル一式
　　　回路図、部品表他はダウンロードできます。

　　オプション用品　価格、納期はお問い合わせください。
　　　　　　テルミン・詳細調整マニュアル　（上級者向けの内容です、調整にはオシロスコープ、周波数カウンターなどの測定器が必要です。）
　　　　　　　　　キットに付属の製作マニュアルだけでも組み立て可能ですが、当マニュアルで、ピッチのズレにくい発振周波数の調整法、
　　　　　　　　　アンテナ整合コイルと発振周波数調整の関係など他では得られないノウハウが得られます。　　　　
　　　　　　　　　　　キットと同時購入の場合は　　　　　　　￥１，０００
　　　　　　　　　　　マニュアルのみを単品購入の場合は　￥５，０００

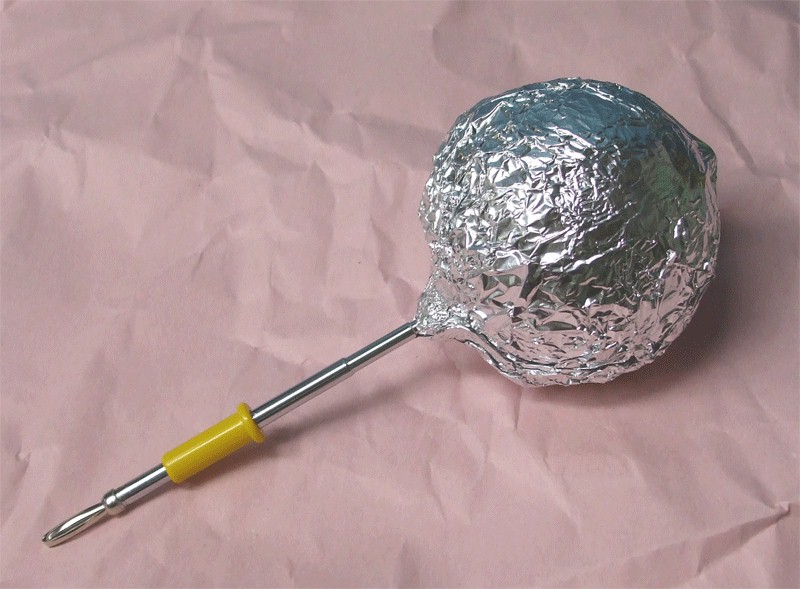

　　　　　　ボール・アンテナ
　　　　　　Φ１２mmカーボンファイバーアンテナ

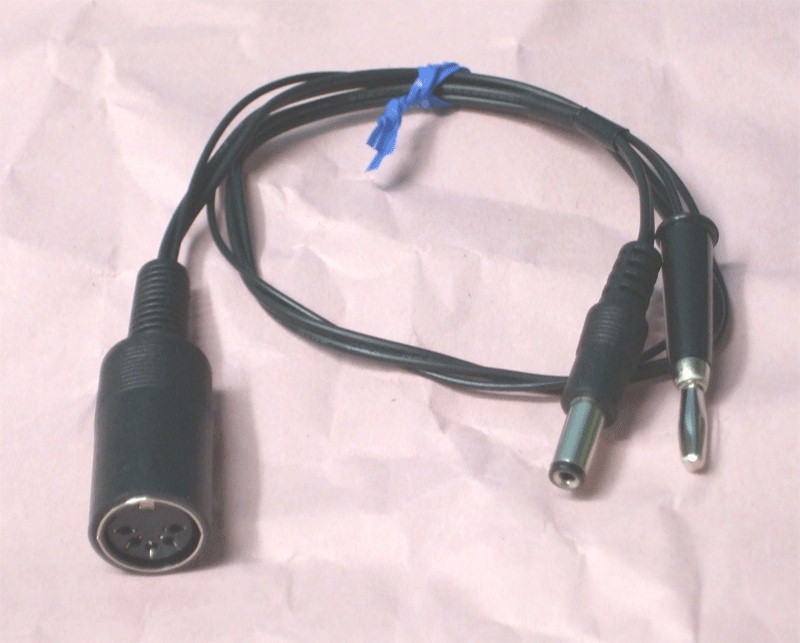

　　　　　　DIN5pin to POWin変換コード　（etherwaveテルミン用電源アダプターが使用できます。）・
　　　　　　・
　　　　　　　
　　（注）＊１：必要なもの
　　　　アンプ内蔵スピーカー、アンプ接続コード、マイクスタンド（取付けねじ３/４U）、またはカメラ用三脚と３/４U〜１/４U変換ねじ。
　　　　アースに関しては取扱い説明書をご覧ください。

　　　　電源アダプターについて
　　　　　　　上記のセットには電源アダプターとアースアダプターが付属します、下記が使用できる場合もあります、注文時に御相談ください。
　　　　　　　・市販のトランス式ACアダプターが使用可能です（AC１２V〜AC14V出力、0２5A以上）。
　　　　　　　・市販のトランス式ACアダプターが使用可能です（DC１5V〜DC24V出力、0.２A以上）。
　　　　　　　　　注：トランス式の電源アダプターは軽負荷時には表示電圧よりも高い電圧が出ていますので実測して御使用願います。
　　　　　　　　　　　スイッチング式電源アダプターはノイズが入って使用できない場合があります。

　　　　アースについて
　　　　　　　テルミンの演奏にはアースが必要です。　
　　　　　　　etherwave theremin の電源アダプターが使用できます、その場合はアース接続は不要です。　
　　　　　　　市販の電源アダプターを使用する場合はアースの接続が必要です。
　　　　　　　　　　アースコンセントの設置されていない場合は市販の器具類を使用して、ACコンセントから擬似アースを取る事が可能です。　　
　　　　　　　　

NEW ！　ジュエリーBOX スタイルのテルミン　　MBT-2C　（完成品です）　

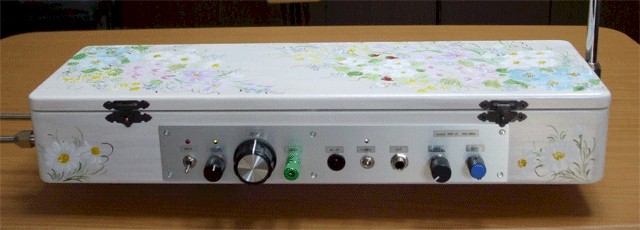

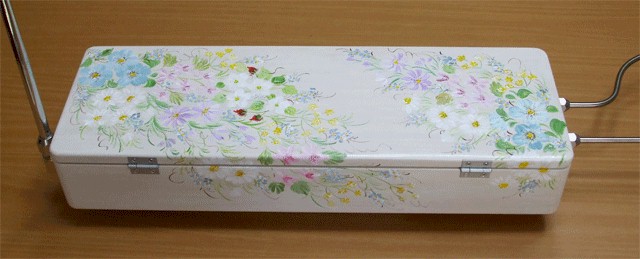

　　オプションの白いケースの花柄デコテルミン　　全景　　正面　　上面
　　世界で１台しかないテルミンはいかがですか。
　　新方式のフルバランス・チューニング回路を採用しました。
　　これまでよりもチューニングが安定になりました。
　　
　　詳細はお問い合わせください。

R-テルミン製作キット　”ポケットラジオを素に作る１or２アンテナテルミン”　
　　こちらはポケットラジオのプリント基板を利用する簡易型のテルミンです、出力波形はほぼ正弦波となります。
　　テルミンの製作ページで紹介の”ポケットラジオを素に作る1or２アンテナテルミン”の製作キットです。
　　製作マニュアル、詳細回路図、部品表、ピッチアンテナ、VOLアンテナ、アンテナコイルをセット、ラジオや他の部品はご自分でご用意願います。
　　３ヶ月間は製作上の質問にお答えします、どうしても完成できない方には有料で手直しや調整（テルミンの駆け込み寺）も可能です。
　　ご興味をもたれた方はお問い合わせください。

演奏しやすいテルミンを追及したテルミン製作キットを販売します。
　　演奏帯域は歌手の全音域（バス〜ソプラノ）の演奏が弾きやすくなりました。
　　ボリュームアンテナのコントロールスパンは約30cmあり強弱も滑らかに演奏できます。
　　ミキシング回路をダイオードMIXからDBMによるミキシングに変更しました、これによりかなり低い周波数まで正弦波状となりました、波形の動画。
　　テルミンの特性を左右する発振回路（ピッチ/リファレンスOSC）は選別されたペアーFETを使用したオリジナルOSCモジュールとなっています。
　　OSCモジュールはきれいな正弦波で安定した発振をします。

２アンテナテルミン（MBテルミン　MBT-1A)の製作キット　　　　　発売中

２アンテナテルミン（MBテルミン　MBT-1A)の完成品　　　　　　　予約承ります

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　右上はケヤキを使用したDXケース（受注製作）　=>
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　右は角丸ケース（丸木船構造）のケース　　　）　=>

　　特別付録：ご注文頂いた方に演奏法の概要をプレゼントします。
　　　　近くにテルミン教室が無い方もこれを読む事で練習ができます、音感の良い方はこれだけでテルミンが弾けるようになるかも！。
　　　　試行錯誤で考えた自力でできる入門者用・練習用音源の作り方も紹介します。

テルミン組み立てキットの販売　　右の写真のテルミンが組み立てられるキットです。
　　　　　　　　　　　　　　　　　　　　　　　　　　　 外観、価格は予告無く変更されることがあります。

　　　　　　　　　　　　　　テルミンの特性を左右する発振回路とアンテナコイルをモジュール化しで作りやすくしました。
　　　　　　　　　　　　　　基板上の調整ヶ所は２ヶ所のみになりました。
　　　　　　　　　　　　　　間違いなく組立が出来ればテスターのみでも調整が可能なように製作マニュアル・調整マニュアル　他が付属します。
　　　　　　　　　　　　　　ただし、部品の付け違いなどの調査にはオシロスコープや周波数カウンターが必要になる場合があります。
　　　　　　　　　　　　　　個人では手に入りにくい加工済みのアンテナやアンテナ継ぎ手もキットに入っています。
　　　　　　　　　　　　　　半田付けの出来る方向けです。
　　　　　　　　　　　　　　完成するまでお手伝いする　MBテルミンの駆け込み寺（下記に説明）のサービスもございます。

　　　　　　　Aキット　　　：　プリント基板、アンテナ、特殊部品のセット　　　　　　　　　　　 \26,500　（他に消費税、送料が必要です）
　　　　　　　　　　　　　　　　プリント基板、アンテナ、OSCモジュール、アンテナコイルモジュールその他小売で購入が困難な部品をセットしました。

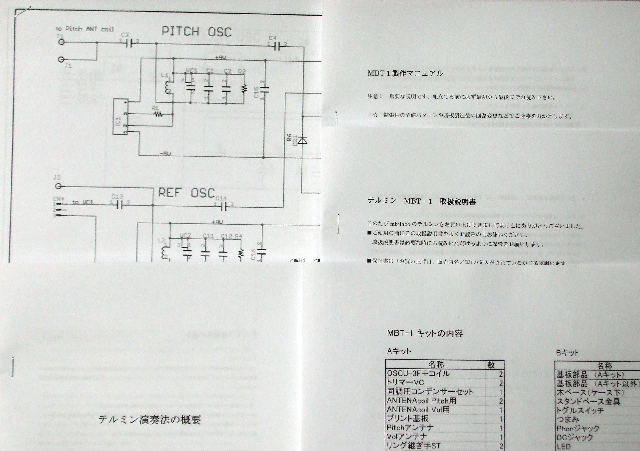

　　　　　　　　　　　　　　　　製作マニュアル、調整マニュアル、木ケース製作参考図、取り扱い説明書付です。

　　　　　　　　　　　　　　　　参考資料　（順次UPする予定ですが、予告無く変更される場合があります。）
　　　　　　　　　　　　　　　　　　　　回路図とプリント基板の概観参考図
　　　　　　　　　　　　　　　　　　　　アンテナ製作参考図
　　　　　　　　　　　　　　　　　　　　ケース製作参考図　　ケース
　　　　　　　　　　　　　　　　　　　　パネル参考図
　　　　　　　　　　　　　　　　　　　　回路図（基板〜パネル間）
　　　　　　　　　　　　　　　　　　　　部品表　プリント基板部品表　パネル部品表

　　　　　　　Bキット　　　：　全部品と木製ケースのセット　　　　　　　　　　　　　　　　　　　　 \45,900　（他に消費税、送料が必要です）

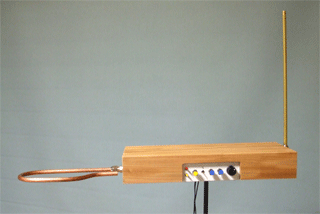

　　　　　　　　　　　　　　　　必要な部品をすべてセットしました、ケースは未塗装です。　　　　　　　　　右はBキットの完成写真　=>
　　　　　　　　　　　　　　　　プリント基板の組み立てが必要です。　　　　　　　　　　　　　　　　　　　　　　 右下は基板の完成写真　=>
　　　　　　　　　　　　　　　　ケースはお好きな色で塗装してください。
　　　　　　　　　　　　　　　　

　　　　　　　Cキット　　　：　完成したプリント基板と木製ケースのセット　　　　　　　　　　　　 \52,000　（他に消費税、送料が必要です）
　　　　　　　　　　　　　　　　必要な部品をすべてセットしました、ケースは未塗装です。　　　　　　　
　　　　　　　　　　　　　　　　プリント基板は組み立て済みです、簡単な配線をすれば完成します。　　
　　　　　　　　　　　　　　　　ケースはお好きな色で塗装してください。
　　　　　　　　　　　　　　　　

　　　　　　　MBテルミンの駆け込み寺

　　　　　　　　　　　　プリント基板の代行組立　　　　　　　　　　　 \6,000　（税・送料抜き価格）
　　　　　　　　　　　　　　　基板の組立や調整に不安のある方はプリント基板の代行組立をご利用ください、調整済み基板としてお届けします。

　　　　　　　　　　　　ピッチ特性の測定　　　　　　　　　　　　　　　 \12,000　（税抜き価格・送料別途）
　　　　　　　　　　　　　　　ピッチ特性を測定をしてグラフ化します。MBテルミン以外のテルミン、メーカー製、自作テルミンでも測定できます。　
　　　　　　　　　　　　　　　グラフからピッチ特性が人目で判ります、直線的なグラフになれば各オクターブの間隔がほぼ均等で弾き易いことを示します。
　　　　　　　　　　　　　　　どちらかに曲がっていれば各オクターブの間隔が不均一で演奏しにくいことを示します。　　

　　　　　　　　　　　　調整の代行やトラブルシュートの代行　　状況により　\6,000〜　（税・送料抜き価格）　　はお問い合わせください。
　　　　　　　　　　　　　　　組み立てたのに動作しないとか調整が上手くできない場合はご相談ください、有料になりますが対応させて頂きます。
　　　　　　　　　　　　　　　　　　　　

　　　　　完成品　　準備中、予約承ります、お問い合わせください。
　　　　　　　　　　　　　　木製ケースに入ったテルミンの完成品です、着色ニス・マホガニー仕上げ。
　　　　　　　　　　　　　　最適化されたアンテナコイルの使用で”バス〜ソプラノ”（C1〜C6）の５オクターブプラスαの演奏が可能です。
　　　　　　　　　　　　　　演奏するにはアンプ付きスピーカー（＊１）、テルミン用スタンド（＊２）、譜面台などが必要です。
　　　　　　　　　　　　　　アンテナは銅または真鍮パイプ（ニッケルクロームメッキ仕上）またはステンレスとなります。
　　　　　　　　　　　　　　
　　　　　　　　　　　　　　完成品：STケースモデル　　　　　　 \58,800　（税抜き価格）　　 \61,750　（税込み価格）
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ケースは右上の写真と類似の形または角丸タイプ、材質はパイン系またはファルカタ（南洋桐）などとなります。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　オプション仕様で御希望の色も可能です（お問い合わせください。

　　　　　　　　　　　　　　完成品：DXケースモデル（銘木材使用の家具調ケース）　　　　　 ：受注製作
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ケヤキ、たもなど家具用の木材の在庫がある時のみ製作をお受けします、納期・価格等お問い合わせ下さい。

　　　　　　　　　　　　　　アンテナメッキオプション：　ニッケルクロームメッキ仕上げ　 \6,800〜　（税抜き）

　　　　　　　　　　　　　　＊1：アンプ付きスピーカーまたはライン入力付ステレオなど
　　　　　　　　　　　　　　　　　　テルミン用ACアダプターだけでは不足する高周波電流をアースに逃がす特性が必要です。
　　　　　　　　　　　　　　　　　　相性が悪いと音が濁ったりノイズが入ることがあります。
　　　　　　　　　　　　　　　　　　一般的にはアナログアンプでパワー出力の大きいアンプ方が安定なようです。
　　　　　　　　　　　　　　　　　　小型のアクティブスピーカーやラジカセは相性が良くない場合が多いようです
　　　　　　　　　　　　　　　　　　テルミンにはディジタルアンプは使用できないと思われます。
　　　　　　　　　　　　　　　　　　アースが良くない時はアース付コンセントの使用、アース線の設置、アースを代用する電源用品等、詳しくは説明書をご覧下さい。

　　　　　　　　　　　　　　＊2：殆どのマイクスタンドはテルミンを演奏できる高さまで縮める事ができない。
　　　　　　　　　　　　　　　　　　通常テルミンはスタンドに取り付けて演奏するように調整されています。
　　　　　　　　　　　　　　　　　　テーブルに乗せた状態で演奏するには内部調整が必要になります、またVOLコントロールの範囲も再調整が必要になる場合があります。
　　　　　　　　　　　　　　　　　　３段収縮式でテルミンの演奏用にも高さが調整できるK&M 199型　マイクスタンドなどが使用されている、（625/1480H）。
　　　　　　　　　　　　　　　　　　カメラの三脚で代用する方法もあります、詳しくは説明書をご覧下さい。

　　　　　自力派の方に！！
　　　　　　　Aキットの説明ヶ所で回路図、アンテナ製作図、ケース製作参考図などをＵＰしました、個人的使用はどうぞ！。
　　　　　　　プリント基板のみの販売
　　　　　　　　　参考回路通りやご自分でアレンジした回路のテルミンの製作にも使用可能です。
　　　　　　　　　参考回路の製作にはmb-laboオリジナルのOSCモジュールとアンテナコイルモジュール（オプション）が必要です。
　　　　　　　　　シングルインライン2.5mmピッチのソケットが取り付け可能ですからご自分で作られたOSC回路を取り付けることも可能です。

　　　　　　　プリント基板の販売　　　 　　\3,000
　　　　　　　　　　　生基板のみで部品は付属しておりません（写真は参考回路の部品を実装した時の例です）。

　　　　　　　アンテナのみの販売

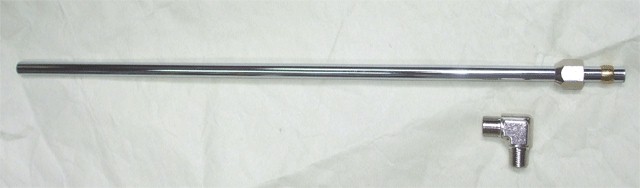

　　　　　　　　　アンテナ　P　　継手付 　　\2,080〜　（税・送料抜き価格）
　　　　　　　　　アンテナ　V　　継手付 　　\5,200〜　（税・送料抜き価格）
　　　　　　　
　　　　　　アンテナをご自分で作られる方へ
　　　　　　　　　　　　　　　　銅管などを使用して参考図をダウンロードして製作できます。


　　　　　　　ケースをご自分で作られる方へ
　　　　　　　　　　　　　　　　木工が得意な方はケースの製作図をダウンロードして参考にされてください。
　　　　　　　　　　　　　　　　ケースの材質は木の他にアクリルや発泡塩ビなどの樹脂板も使用可能です（但し強度に注意が必要です！）。
　　　　　　　　　　　　　　　　発泡塩ビはとても加工しやすい材料です。

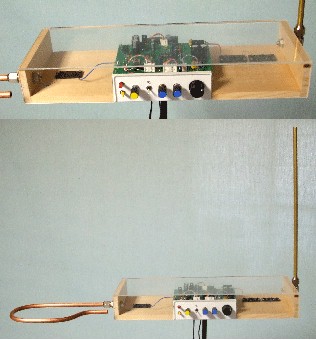

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　アクリル板で作るスケルトン・ケースの製作例　=>。


　　　　　　　注意）テルミンは回路図通り作っても部品の違いや調整が不十分であるとうまく働かないことがあります。
　　　　　　　参考）必要と思われる測定器：
　　　　　　　　　　　　　　　　オシロスコープ、オシロ用小入力容量ヘッドアンプ、周波数カウンター、ファンクションジェネレーター、インピーダンスメーター　など
