２-アンテナ テルミン 製作キットの販売 プリント基板のみの頒布もできます。
演奏しやすいテルミンを追及した2-アンテナテルミンの製作キッの販売
組み立てキットの完成例 （外観、価格は予告無く変更されることがあります。 ）

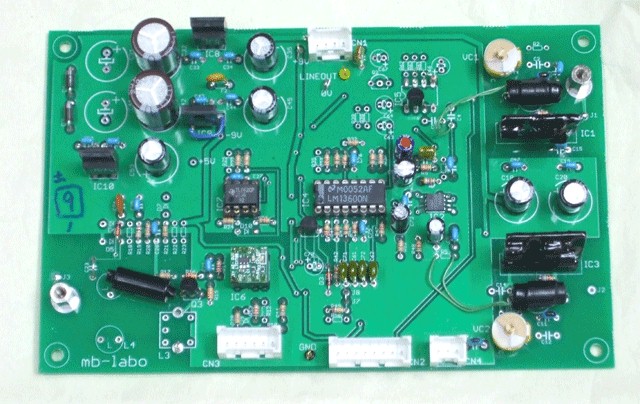

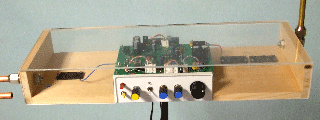

基板の実装例 組み手手例 （中が見えるように透明カバーにしてあります、木製ケースの場合は透明カバーではありません。
格安な方法 MBテルミンの駆け込み寺 ピッチ特性の測定 \12,000 （税抜き価格・送料別途） 調整の代行やトラブルシュートの代行 状況により \6,000〜 （税・送料抜き価格）お問い合わせください。 自力派の方に！！
アンテナをご自分で作られる方へ
テルミンの特性を左右する発振回路とアンテナコイルをモジュール化しで作りやすくしました。
コイルと発振回路のコンデンサーは選別したものがセットされていますので、基板上の調整ヶ所は２ヶ所のみになりました。
間違いなく組立が出来ればテスターのみでも音が出る程度に調整が可能な場合もあります。
より弾きやすく調整するには周波数カウンターがあった方が良いと思います ◎下記に格安な方法の紹介があります。。
製作マニュアル・調整マニュアル 他他は出荷案内のメールに添付されます。
ただし、部品の付け違いなどの調査にはオシロスコープや周波数カウンターが必要になる場合があります。
個人では手に入りにくい加工済みのアンテナやアンテナ継ぎ手もキットに入っています。
半田付けの出来る方向けです。
完成するまでお手伝いするMBテルミンの駆け込み寺のサービスもございます。
製作マニュアル・調整マニュアル・実装写真などはPDFファイルのメール添付となっています。
データDISKを御希望の方はお見積時に別途御注文下さい（有料 \1,000 追加でご注文の場合は消費税と送料がかかります）。
”テルミン・詳細調整マニュアル”で他では得られないノウハウを公開しました。
Aキット ： プリント基板、アンテナ、特殊部品のセット \20,000 （他に消費税、送料が必要です）
プリント基板、アンテナ、OSCモジュール、アンテナコイルモジュールその他小売で購入が困難な部品をセットしました。

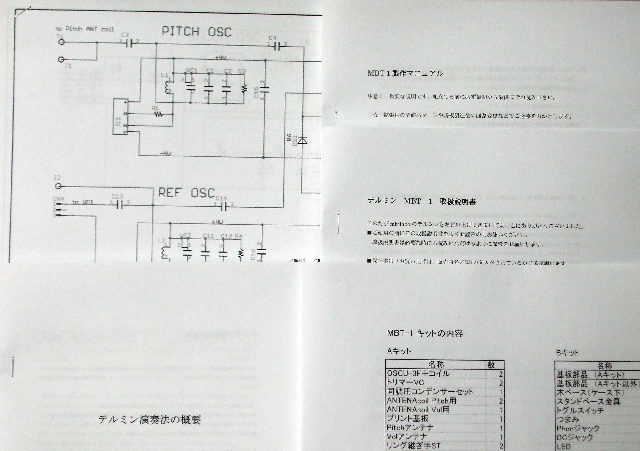

製作マニュアル、調整マニュアル、木ケース製作参考図、取り扱い説明書付です（PDFファイル等をメールに添付します）。
参考資料 （予告無く変更される場合があります。）
回路図とプリント基板の概観参考図
アンテナ製作参考図
ケース製作参考図 ケース下 ケース上
パネル参考図
回路図（基板〜パネル間）
Bキット ： 全部品と木製ケースのセット \37,800（他に消費税、送料が必要です）
必要な部品をすべてセットしました、ケースは未塗装です。 右はBキットの完成写真 =>
プリント基板の組み立てが必要です。 右下は基板の完成写真 =
ケースはお好きな色で塗装してください。
Cキット ： 完成したプリント基板と木製ケースのセット \42,800（他に消費税、送料が必要です）
必要な部品をすべてセットしました、ケースは未塗装です。
プリント基板は組み立て済みです、簡単な配線をすれば完成します。
ケースはお好きな色で塗装してください。
オプション用品 価格、納期はお問い合わせください。 全て税、送料別途です。
データDISKを御希望の方はお見積時に別途御注文下さい \1,000
テルミン・詳細調整マニュアル
上級者向けの内容です、調整にはオシロスコープ、周波数カウンターなどの測定器が必要です。
キットに付属の製作マニュアルだけでも組み立て可能ですが、当マニュアルで、ピッチのズレにくい発振周波数の調整法、
アンテナ整合コイルと発振周波数調整の関係など他では得られないノウハウです。
キットと同時購入の場合は ￥3，０００、 （マニュアルのみを単品購入の場合は ￥５，０００）
ACアダプターとアースアダプターのセット \3,000
AC出力タイプ （定格電圧ではなく 0.2A出力時に14V以上）
完成品とケース付キットには付属します。
・市販のトランス式ACアダプターが使用可能です（定格AC１２V〜AC14V、0２A出力時に14V以上あること。
トランス式のACアダプターは軽負荷時には表示電圧よりも高い電圧が出ていますので実測して御使用願います。
注： DC出力のACアダプターは使用できません。
アースについて
テルミンの演奏にはアースが必要です。
市販のACアダプターを使用する場合はアースの接続が必要です。
アースコンセントの設置されていない場合はACアダプターとアースアダプターのセットを御使用下さい。
etherwave theremin の電源アダプターが使用できます、その場合はアース接続は不要です。
周波数カウンターの入力インピーダンスが低いもの、入力容量の高いものは使用できません。
◎秋月電子通商のポケットマルチテスタ（Metex P-16 2,100円）にHFプリアンプを付けるとテルミンの調整に使用できます。
HFプリアンプにはFETのソースフォロアー岐路が使用できます。
プリント基板の代行組立 \12,000（税・送料抜き価格）
基板の組立や調整に不安のある方はプリント基板の代行組立をご利用ください、調整済み基板としてお届けします。
ピッチ特性を測定をしてグラフ化します。MBテルミン以外のテルミン、メーカー製、自作テルミンでも測定できます。
グラフからピッチ特性が人目で判ります、直線的なグラフになれば各オクターブの間隔がほぼ均等で弾き易いことを示します。
どちらかに曲がっていれば各オクターブの間隔が不均一で演奏しにくいことを示します。
組み立てたのに動作しないとか調整が上手くできない場合はご相談ください、有料になりますが対応させて頂きます。
Aキットの説明ヶ所で回路図、アンテナ製作図、ケース製作参考図などをＵＰしました、個人的使用はどうぞ！。
プリント基板のみの販売 \3,000（税・送料抜き価格）
生基板のみで部品は付属しておりません（写真は参考回路の部品を実装した時の例です）。
参考回路通りやご自分でアレンジした回路のテルミンの製作にも使用可能です。
参考回路の製作にはmb-laboオリジナルのOSCモジュールとアンテナコイルモジュール（オプション）が必要です。
シングルインライン2.5mmピッチのソケットが取り付け可能ですからご自分で作られたOSC回路を取り付けることも可能です。
アンテナのみの販売 お問い合わせ下さい。

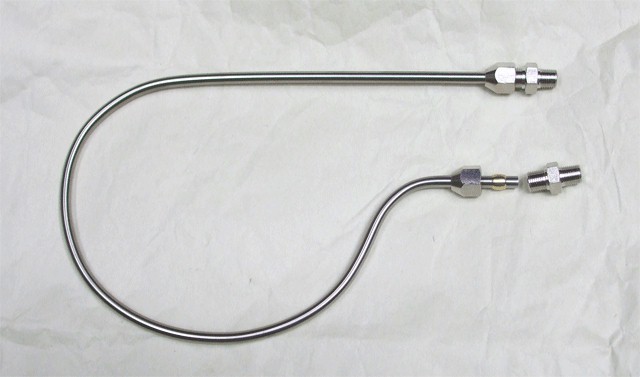

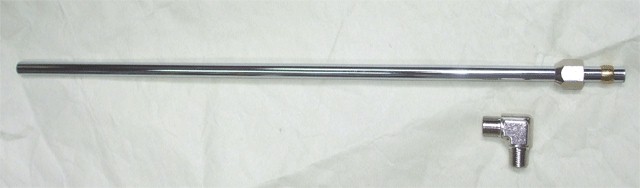

ピッチアンテナ VOLアンテナ
参考図をダウンロードして銅管などで製作可能です
（写真は銅管にニッケルクロームメッキをしたもの、またはステンレス製の例です）。
>
ケースをご自分で作られる方へ
木工が得意な方はケースの製作図をダウンロードして参考にされてください。
ご自分で作られたケースへ基板の組み込みもお手伝いいたします、お問い合わせ下さい。
ケースの材質は木の他にアクリルや発泡塩ビなどの樹脂板も使用可能です（但し強度に注意が必要です！）。
発泡塩ビはとても加工しやすい材料です。
ページ中ほどの写真はアクリル板で作るスケルトン・ケースの製作例です。
注意 ： テルミンは回路図通り作っても部品の違いや調整が不十分であるとうまく働かないことがあります。
参考 ： 必要と思われる測定器：
オシロスコープ、オシロ用小入力容量プリアンプ、周波数カウンター、ファンクションジェネレーター、インピーダンスメーター など
