（３６）１−アンテナテルミンにVOLコントロールユニットを増設して　２−アンテナ・テルミンを作る　　　　　　　2012.5.6　-　2012.6.2

速報につき変更や加筆があるかも知れません。

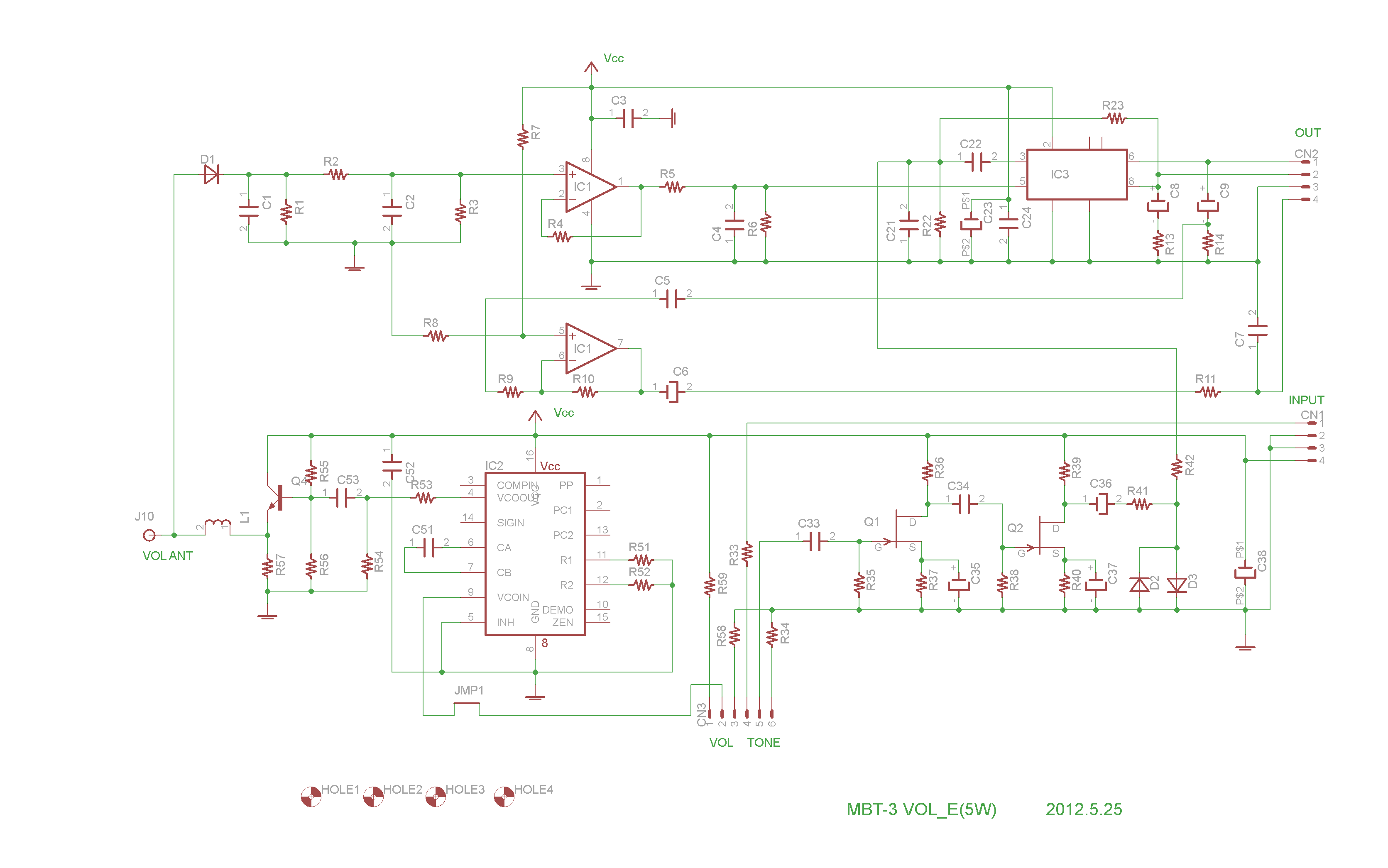

最下段にmax５WのICを使用した最新の回路図と写真を追加しました。

このテルミンのお友達による試奏動画をＵＰしました。　http://www.youtube.com/watch?v=2T9PP-nxxyo

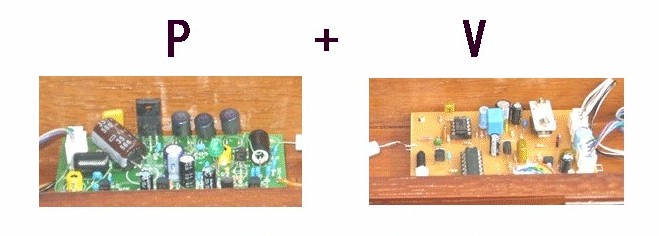

自作テルミンの公式　　：　Ｐ　+　Ｖ　＝　２−ＡＮＴ　ｔｈｅｒｅｍｉｎ

　　　　　　　

Ｐ　には　１−アンテナテルミンとして　テルミン・エンジン・MBT-3基板　または　テルミンのタネ　を使用します。

　　　　　　　　

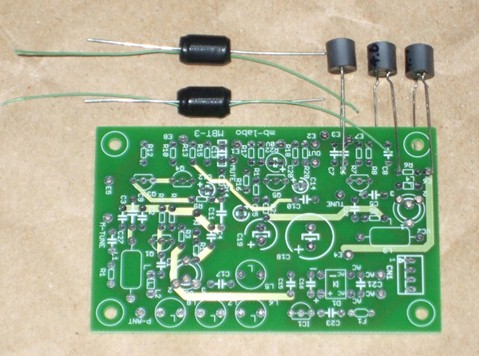

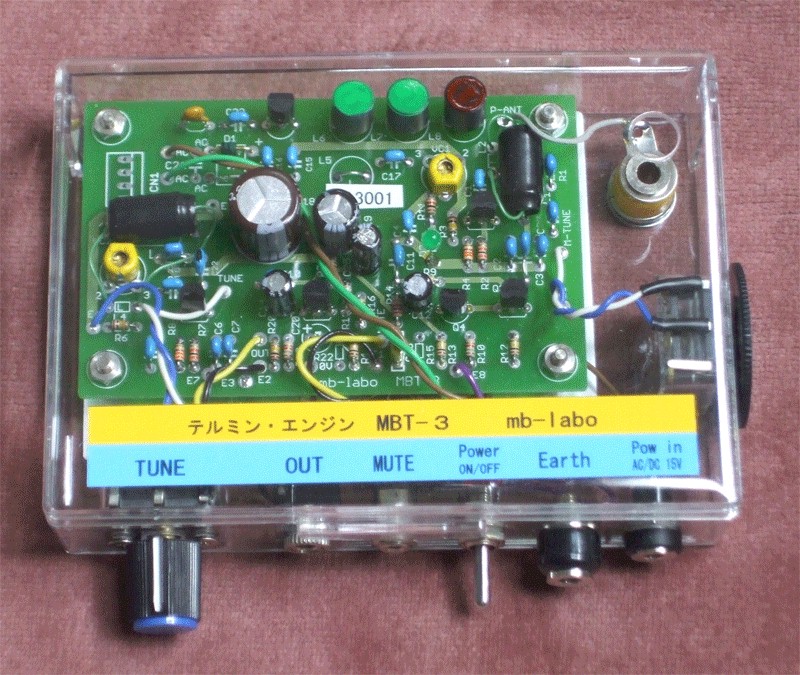

　　　　　テルミン・エンジン　/MBT-3完成基板　　　　　　　　　　　　　テルミンのタネ（基板とコイルのセット）

Ｖ　には（３５）で製作した増設用のVolコン基板を使用します。
写真は試作基板基板です、頒布用にはシルク入りのの製作を検討しています。


　　　

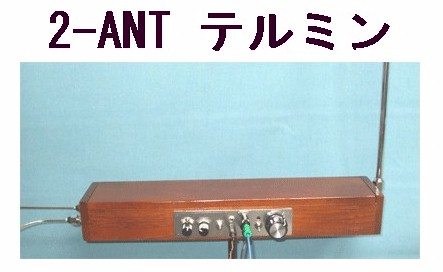

ケースに組み込めばコストを押えた２−アンテナテルミンが実現できます。

　　　

ケースやアンテナの製作図などもＵＰする予定です。
御希望の方にはアンテナの頒布も可能です、随時お問い合わせ下さい。

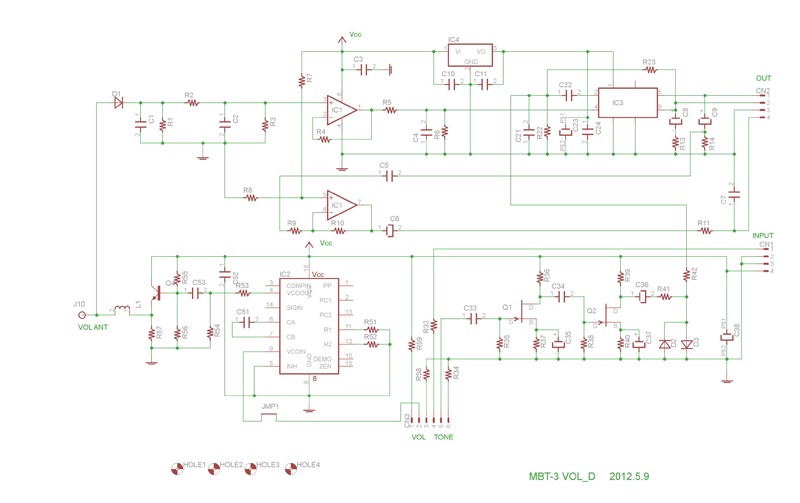

VOLコントローラ回路の回路図

　　

　　　　今はmax１Wのミニパワーアンプで動作しています。

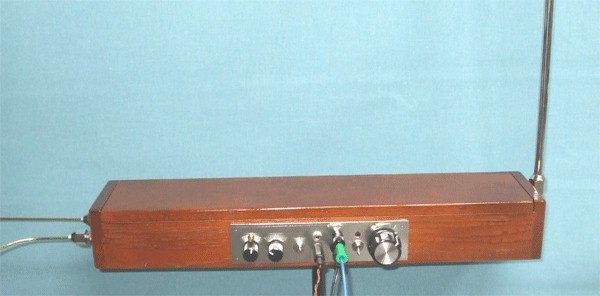

　　　　エントリークラスの2-アンテナテルミンとしては良い仕上がりかと思います。
　　　　お友達による試奏動画をＵＰしました。　http://www.youtube.com/watch?v=2T9PP-nxxyo
　　　　
　　　　屋外（walkinng theremin） ではチョットパワー不足の感がありました。

　　　　今回max5Wのアンプで再製作しました。
　　　　但し、ICのスペック上テルミンでは（正弦波の連続出力に近いから）３W以下で使用しなければ保護回路が作動する恐れがあります。
　　

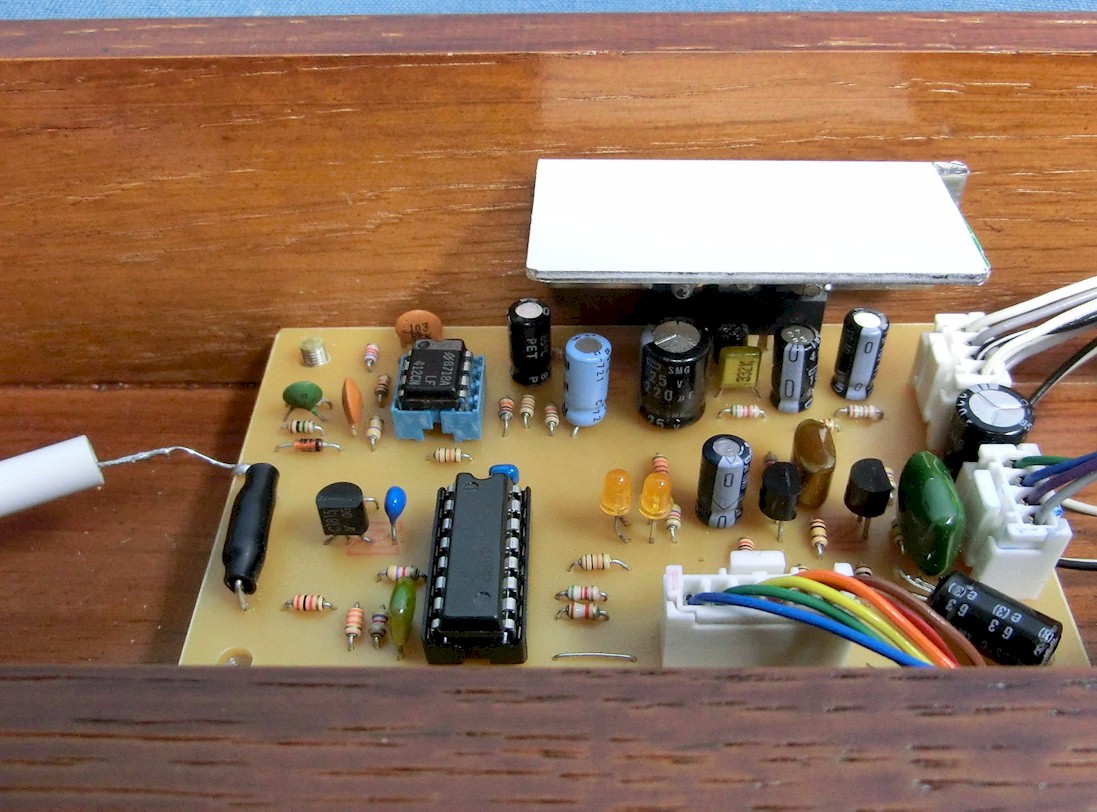

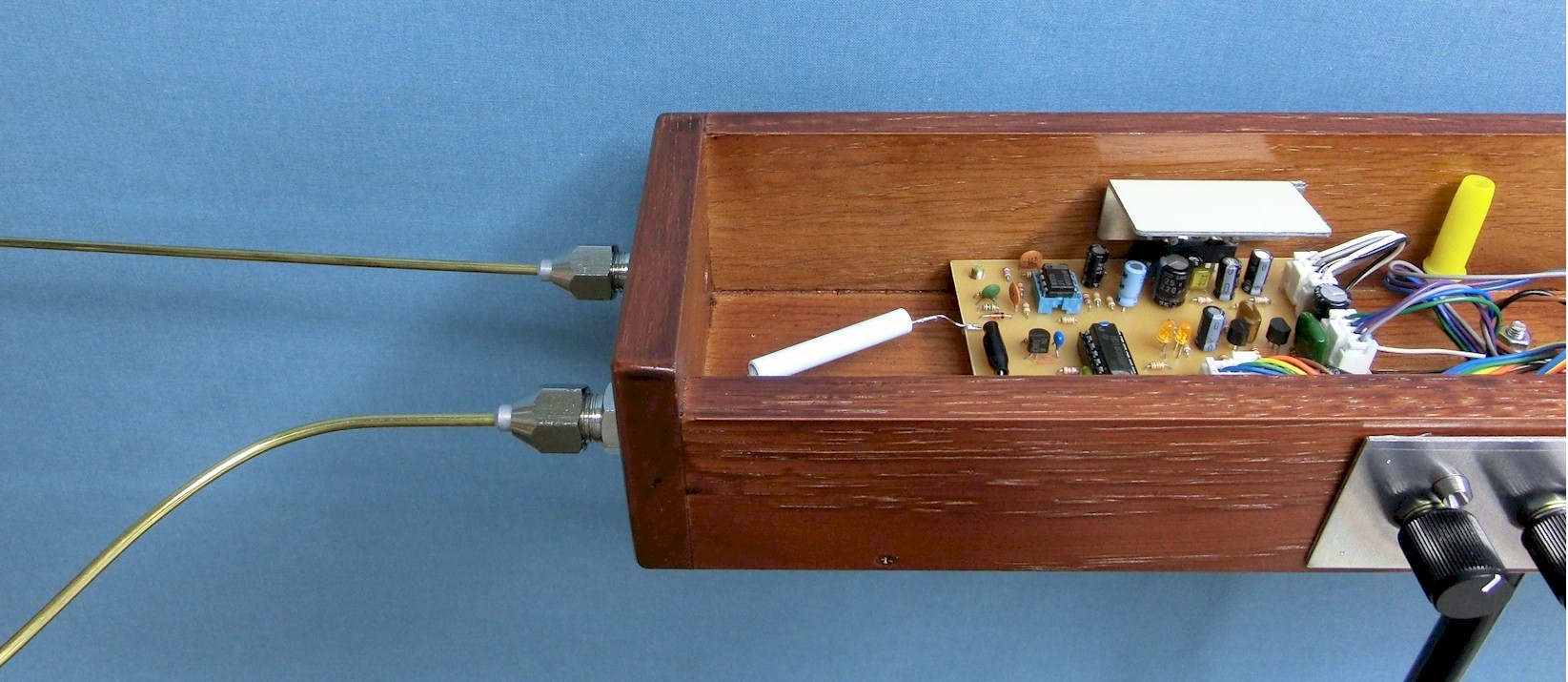

VOLコン部分の写真



VOLコン基板写真
