プッシュボタンを押すと明るいほど高い音程で発振します、ボタンを離すとおとは止まります、ボタンを押しても暗い時は音が出ません、。

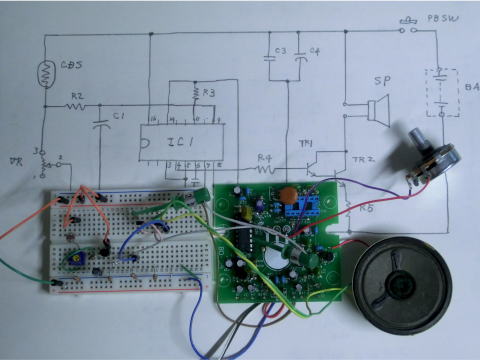

試作ではICのピンがブレッドボードにうまく刺さらなくて動作しなかったので発振回路部分はバットディテクター製作キットの基板の発振回路からジャンパー線でつなぎました。
ICの足がブレッドボードの接点と接触しないようです。
このブレッドボードは昔のものよりも安いですが抵抗の足なども滑らかに入らず差し込むときに曲がってしまうなど品質は良くないようです。
ブレッドボードにはCDSとスピーカーをドライブするトランジスターなどが乗っています。

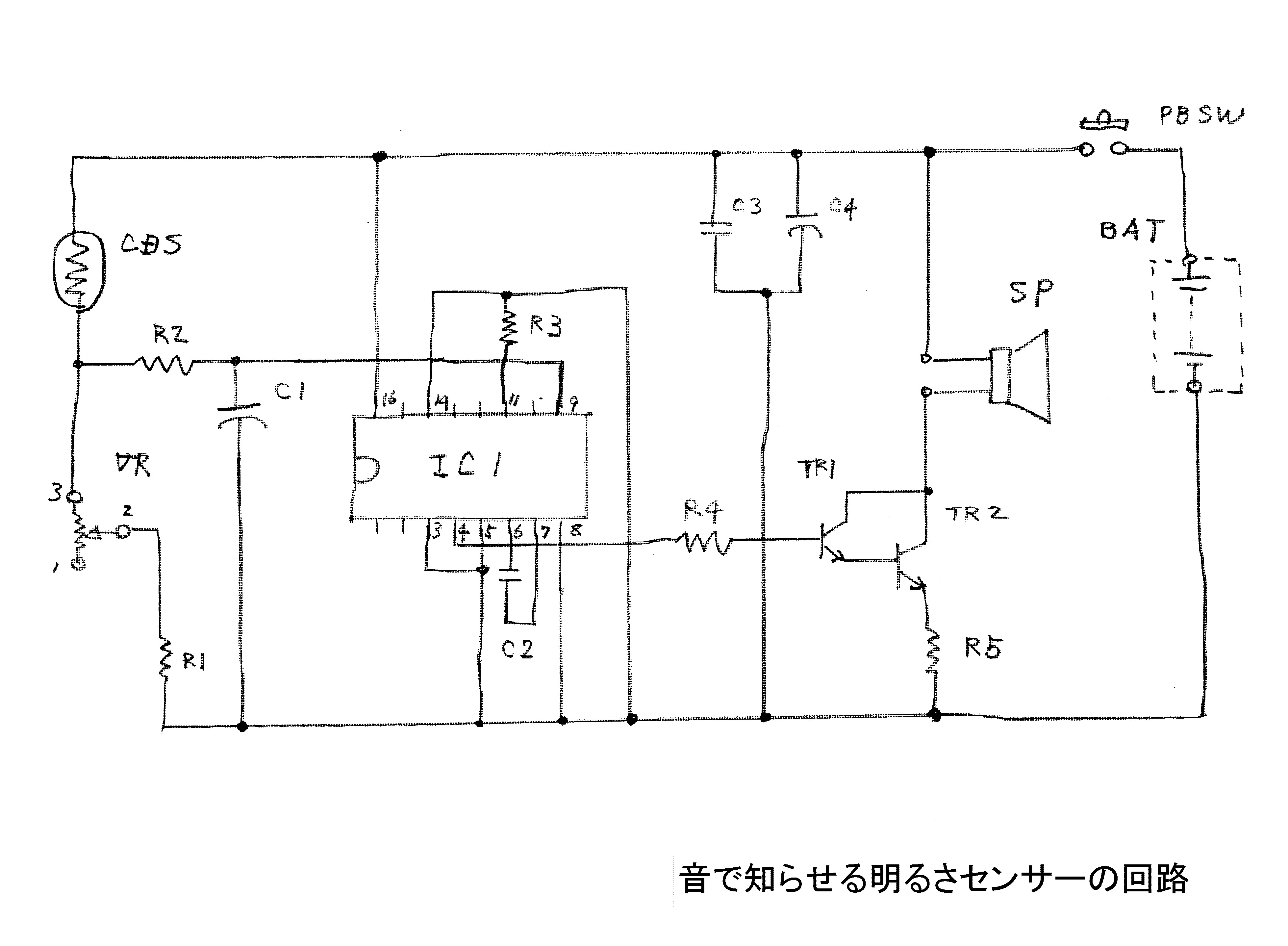

回路図
