３世代目のモデルの外観
１０cm角のアクリルボックスに加工して入れました、板厚は3mmありSPボックスとしての効果もあります、吸音材は入れてありませんが適度な共鳴効果もあるようです。
SPは底面に取り付けてあるのでテーブル面との効果で中低音も出易くなりました。
弾きやすい音域は３oct強あります。
ゼロポイントの距離は２５cm〜３０cm位が弾き易いようです。
写真やイラストなどを飾ることができます、右の写真は同じ絵を貼り合わせて入れてあるので奏者側からも聞いている人からも同じ絵が見えています。
このモデルを知り合いのギャラリーに置かせてもらうことになりました。

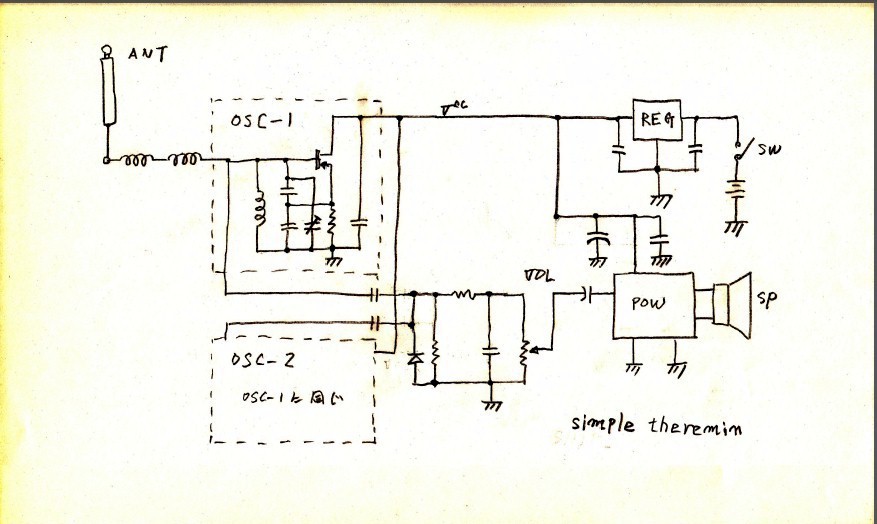

回路図
２世代目以降はほぼ同じ回路です。
２.５世代目のモデル
市販の小箱に入れてみました。

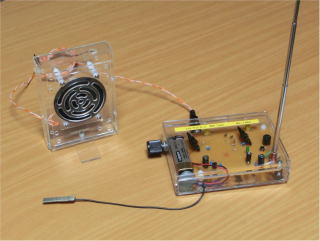

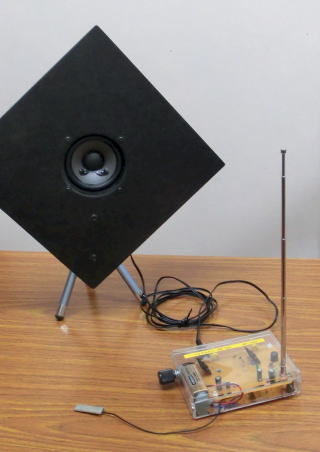

スピーカーは外付けとなりました、箱が小さすぎて左は中低音が出にくいので右のように２５cm角のMDFに３インチSPを取り付けるとそれなりに良くなります。
２世代目のモデル
このテルミンの試運転動画
https://www.youtube.com/watch?v=b4mAZgTwCb0
https://www.youtube.com/watch?v=jcN32YgY1nw
外観

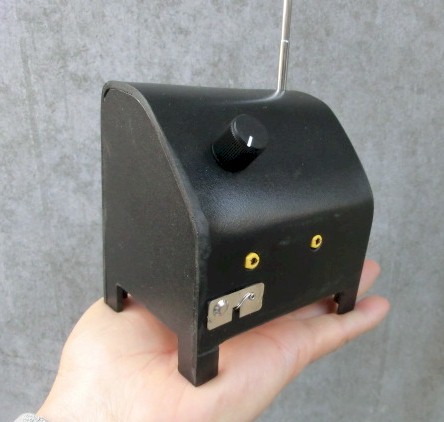

最初のモデル 2014.2.25
このテルミンの試運転動画 youtu.be/OnpdxsSQKio
小さいながらもこれまでのトイテルミンのイメージを塗り替えるほど弾きやすく仕上がりました。

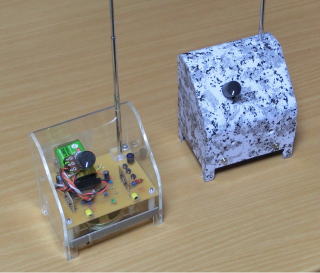

今回のケースは木型で曲げ型を作り、発泡塩ビ板をドライヤーで暖めながら曲げました。
次回は透明アクリルで作る用意をしています。
